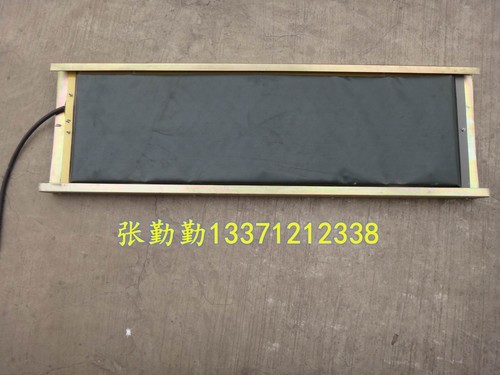

GVD1200煤礦用撕裂傳感器用途及適用范圍：

GVD1200 煤礦用撕裂傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備, 該

傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶撕裂檢測之用。

GVD1200煤礦用撕裂傳感器特點：

傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1. 防爆型式及標志

防爆型式：礦用本質安全型；防爆標志為：Ex ibⅠMb。

2. 型號編制說明

G V D 1200

主參數

電子式

測量撕裂用

傳感器

3. 接點容量：DC12.5V/0.5A(備注：符合簡單設備的規定，用于經防爆檢驗合格的本質安全電路中) ；

4. 輸出信號：常開無源接點：1 對；

5. 外形尺寸：1000mm×296mm×50mm。

6. 質量：5kg。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～+40℃；

b)相對濕度：不大于 96%（+25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫：+60℃；

b)低溫：-40℃；

d)振動：加速度 50m/s2；

e)沖擊：峰值加速度 500m/s2。

四、結構特征及工作原理

1. 結構特征：傳感器由外殼、微動開關、開關接點等部分組成。

2. 工作原理：撕裂傳感器信號為壓敏式開關量輸出。正常時，傳感器處于斷開狀態。若皮帶撕裂，

100cm2敏感區有物料（煤）約 1200g 落入時，傳感器動作，控制箱接收到撕裂信號，實現撕裂保護，同

時發出語言報警信號。
